処理の分岐や並行処理，処理の同期などを表現できる図｜科目A-1（応用情報技術者）令和6年秋期午前試験問66

出典：令和6年秋期午前問66 分野：システム企画／要件定義

UMLの図のうち，業務要件定義において，業務フローを記述する際に使用する，処理の分岐や並行処理，処理の同期などを表現できる図はどれか。

この問題を解く

解説

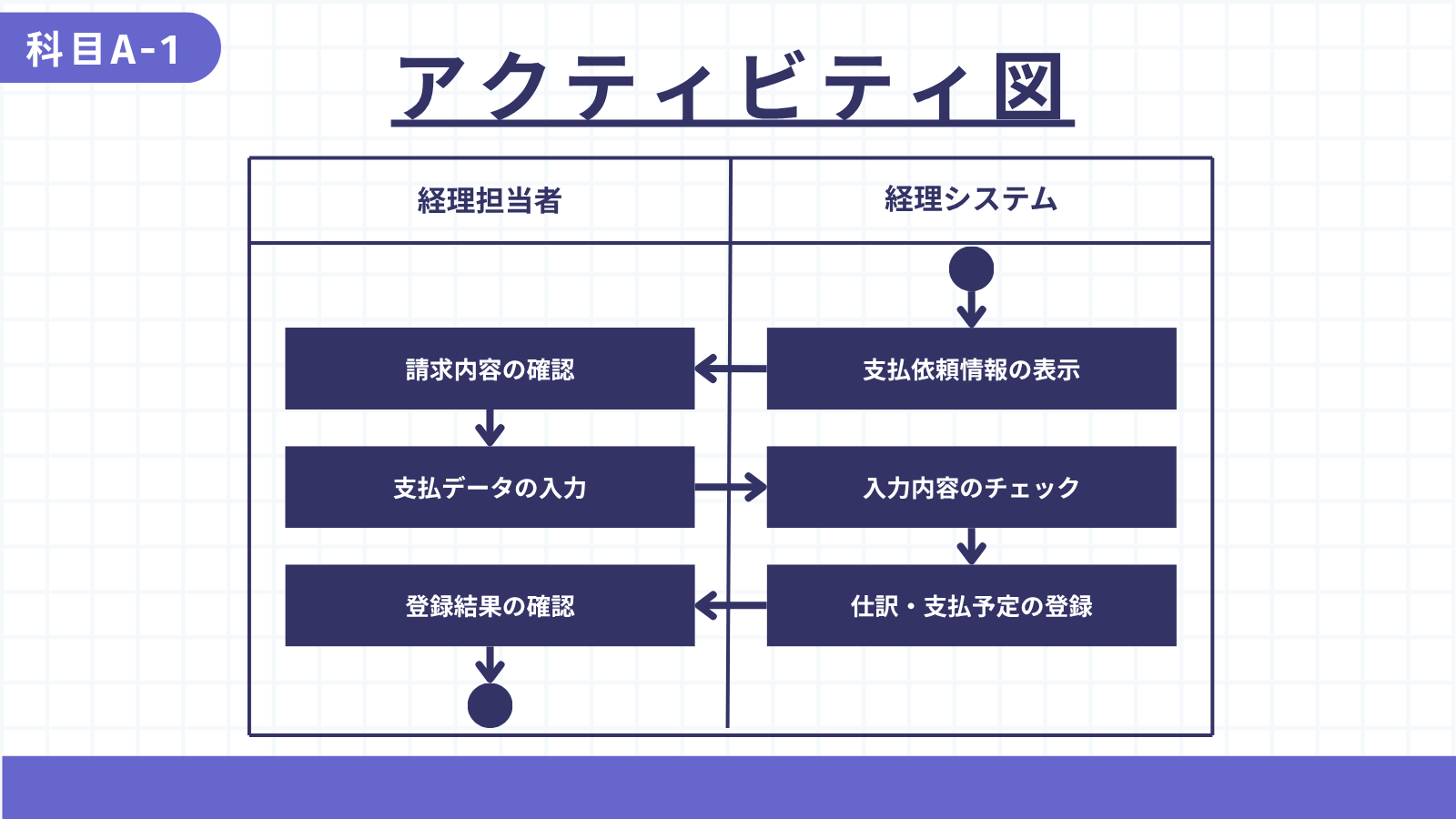

アクティビティ図は、業務や処理の流れを表現するUMLの図です。処理の順序だけでなく、条件による分岐・複数処理の並行実行・並行処理の同期なども表現できます。

アクティビティ図の特徴として、下記を押さえておきましょう。

そのため、業務要件定義で業務フローを可視化するときに適しています。

したがって、アが適切です。

❌他選択肢が誤りの理由
イ：クラス図
⇒クラス図は、クラスの属性や操作、クラス同士の関連など、システムの静的な構造を表す図です。業務フローの表現には適していません。

ウ：状態マシン図
⇒状態マシン図は、あるオブジェクトの状態と、イベントによる状態遷移を表す図です。業務全体の処理の流れを表すものではありません。

エ：ユースケース図
⇒ユースケース図は、利用者などのアクターと、システムが提供する機能との関係を表す図です。処理の分岐や並行処理などの詳細な業務フローは表現しません。

TSUNAGARU-ADVICE

アクティビティ図は、業務や処理の流れを表現するUMLの図です。処理の順序だけでなく、条件による分岐・複数処理の並行実行・並行処理を合流させる同期なども表現できます。

クラス図はクラスの構造や関係、状態マシン図はオブジェクトの状態変化、ユースケース図は利用者とシステム機能との関係を表します。「業務フローや処理手順を流れとして表す」ならアクティビティ図と整理しましょう。

特にプロフェッショナルデジタルスキル（システム）試験合格を目指す方は、UMLの各図を何を表現するための図かで区別しましょう。アクティビティ図は、業務要件定義や業務プロセス分析、システム処理の流れを可視化する場面にもつながります。
