タイミングチャート｜科目A-1（応用情報技術者） 令和6年 秋期午前試験 問21
出典：令和6年秋期 午前 問21
分野：ハードウェア（中分類） ／ ハードウェア（小分類）

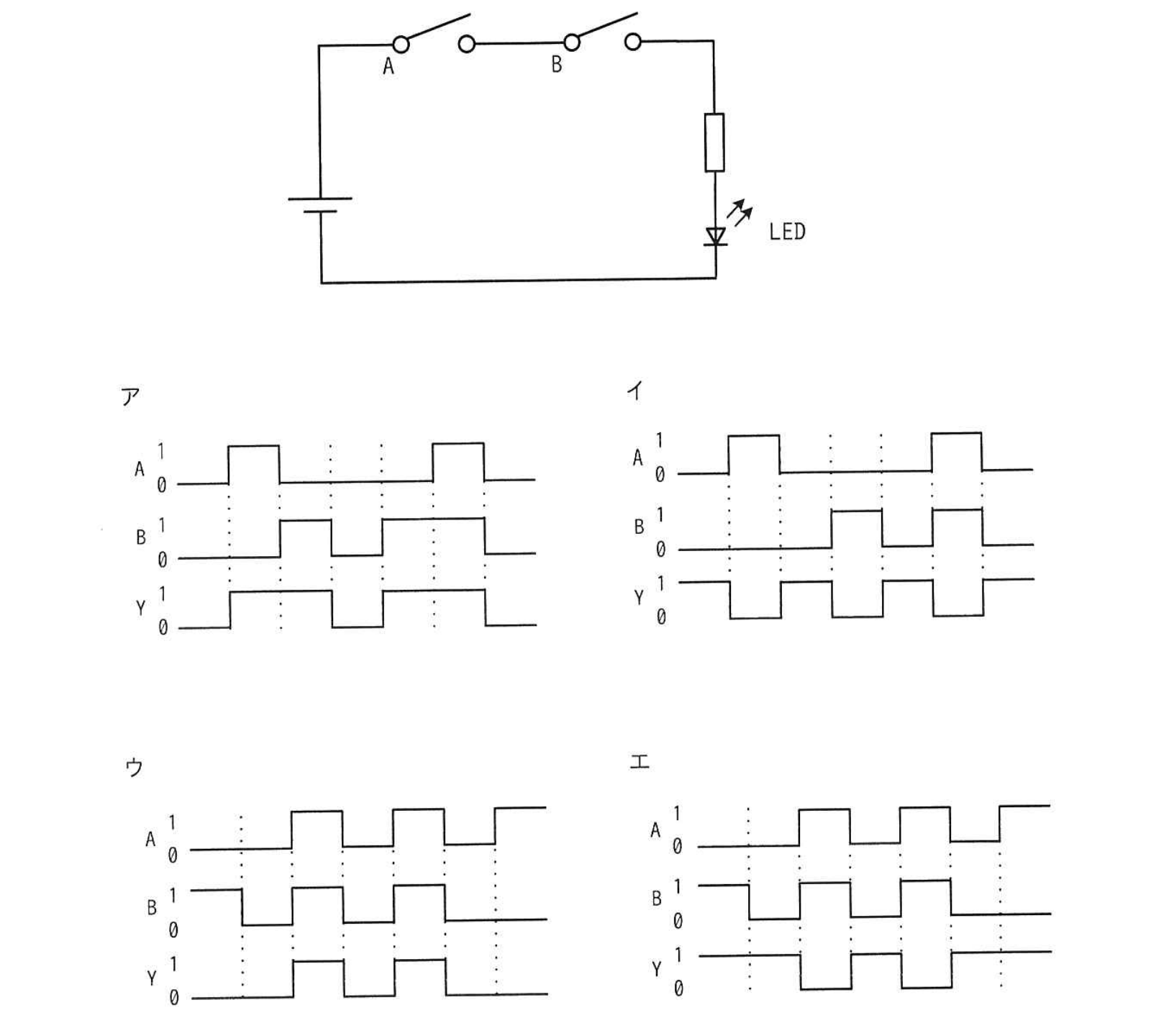

図はスイッチA及びBの状態によって，LEDが点灯又は消灯する回路である。スイッチAがオンの状態をA＝1，オフの状態をA＝0とし，スイッチBも同様にオンの状態をB＝1，オフの状態をB＝0とする。また，LEDが点灯する状態をY＝1，消灯する状態をY＝0とする。このとき，図の回路を動作させたときのタイミングチャートとして，適切なものはどれか。
- ア：
- イ：
- ウ：
- エ：
TSUNAGARU-ADVICE
まず押さえたいこと
図ではスイッチAとBが直列に接続されています。そのため、LEDに電流が流れるのはAとBの両方がオンになったときだけです。論理式では、Y = A AND Bの関係になります。
迷ったときの判断軸
タイミングチャートでは、A = 1かつB = 1となっている区間だけY = 1になっているものを探します。どちらか一方でも0なら回路が途中で切れるため、LEDは消灯してY = 0になります。
科目Bにつなげるために
特にプロフェッショナルデジタルスキル（システム）試験合格を目指す方は、直列接続＝AND、並列接続＝ORという対応を押さえましょう。論理回路やタイミングチャートを読み取る問題の基本になります。
図のスイッチAとスイッチBは直列に接続されています。そのため、LEDまで電流が流れるには、AとBの両方のスイッチがオンになっている必要があります。
したがって、LEDの状態YはAND（論理積）と同じ動作になります。
A = 0、B = 0 → Y = 0
A = 0、B = 1 → Y = 0
A = 1、B = 0 → Y = 0
A = 1、B = 1 → Y = 1
選択肢のタイミングチャートを見ると、AとBがともに1になっている期間だけYが1になっているのはウです。
したがって、ウが適切です。
❌他選択肢が誤りの理由ア
⇒A又はBのどちらか一方が1のときにもYが1になっており、OR（論理和）に相当する動作です。
イ
⇒AとBがともに1のときにYが0になる区間があり、直列接続の動作と一致しません。
エ
⇒AとBがともに1のときにYが0となっており、ANDの否定であるNANDに相当する動作です。
